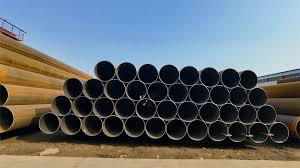

EN10217-1 P265GH Spiral nedsänkt bågsvetsrör

EN 10217-1 P265GH Spiral nedsänkt bågsvetsrör

Viktig anmärkning:P265GH specificeras främst iEN 10217-2för svetsade rör vid förhöjda temperaturer, ej EN 10217-1. Det kan dock tillverkas som SSAW-rör med specialavtal och ytterligare krav.

1. Standard & Klassificering

Rätt standard: EN 10217-2 - Svetsade stålrör för tryckändamål vid förhöjda temperaturer

Tillverkningsprocess:Spiral nedsänkt bågsvetsning (SSAW/HSAW)

Kvalitet: P265GH

P265:Minsta flytgräns =265 MPavid rumstemperatur

GH:Förhöjd temperatur, krypbeständigt-stål

Temperaturområde:Fram till450–480 grader

2. Kemisk sammansättning

Förbättrad sammansättning för prestanda vid hög-temperatur:

Obs: Vanligtvis vakuumavgasad, finkornspraxis (ASTM 5 eller finare).

3. Mekaniska egenskaper

Rumstemperatur (20 grader):

Avkastningsstyrka (ReH):Större än eller lika med265 MPa

Draghållfasthet (Rm): 410–530 MPa

Förlängning (A):

t Mindre än eller lika med 16 mm: Större än eller lika med 22 %

t > 16 mm: Större än eller lika med 20 %

Effektenergi (KV):

Minimum:40J snittvid 20 grader

Individuell: Större än eller lika med 28J vid 20 grader

Anges ofta vid 0 grader: Större än eller lika med 27J

Egenskaper för förhöjd temperatur:

Exempel på bevisstyrka (Rp0,2):

100 grader: ~240 MPa

200 grader: ~215 MPa

300 grader: ~190 MPa

350 grader: ~175 MPa

400 grader: ~160 MPa

450 grader: ~145 MPa

Krypbrottstyrka:

450 grader /100 000h: ~110 MPa

480 grader /100 000h: ~85 MPa

4. Tillverkningskrav (SSAW)

Specialbearbetning för P265GH:

Ståltillverkning:

Vakuumavgasningobligatorisk

Finkornsträning(typisk ASTM 6-8)

Kalciumbehandlingför kontroll av sulfidform

Låg svavelhalt (<0.012%) essential

Förberedelse av tallrik:

Normaliserandevid 890–930 grader

100 % ultraljudstestningav tallrikar

Ytbesiktning för defekter

SSAW Produktion:

Förvärma:120–180 grader minimum

Lågväte SAWbehandla

Dubbel-svetsning(inuti och utanför)

Tandem SAWanvänds ofta för produktivitet

Värmebehandling:

Stressavlastande:600–640 grader

Normalisering + tempereringvalfritt för tung vägg

Ugnskontroll:±8 graders enhetlighet

Kylhastighet:Mindre än eller lika med 80 grader/timme till 400 grader

5. Testning och inspektion (förbättrad)

Obligatorisk enligt EN 10217-2:

Dragprover:

Rumstemperatur (per batch)

Förhöjd temperatur(per värme, vid max designtemperatur)

Hög-temperaturdragprover åldrade 1 000 timmar vid 50 grader över designtemperatur

Impact Tests:

Rumstemperatur(obligatorisk)

0 grader eller -10 grader(typiskt specificerat)

+20 gradför droppviktsrivtest (om det behövs)

Kryptest:

Ofta specificerad för kritiska applikationer

Krypbrotttestning vid designtemperatur

Bestämning av minsta kryphastighet

Icke-förstörande testning:

100 % automatiserad UTav svets och grundmetall

100 % röntgenundersökningeller TOFD

Hårdhetsundersökning:HAZ, svets, oädel metall

Ferritmätningi svetsmetall

Metallurgisk undersökning:

Makro-undersökning av svets-tvärsnitt

Mikro-undersökning för kornstorlek, inneslutningar

Replikatesterför mikrostrukturverifiering

6. Mått och kapacitet

Särskilda toleranser (vanligtvis klass B eller bättre):

OD: ±0,5 % eller ±3 mm (beroende på vilket som är mindre)

WT: +10%/-5% för t > 12 mm

Ovalitet: Mindre än eller lika med 0,8 % av OD

Rakhet: Mindre än eller lika med 0,1 % av längden

7. Ansökningar

Primära sektorer:

Kraftgenerering:

Överhettare och eftervärmarslang

Huvudångledningar(upp till 180 bar, 540 grader)

Heta återuppvärmningslinjer

Pannhuvuden(måttlig temperatur)

Petrokemisk:

Vattenbearbetningsenheter(reaktoravloppsledningar)

Katalytiska reformatorer

Sprickande ugnsuttag

Värmeväxlare med hög-temperatur

Industriell:

Avfall-till-energianläggningar

Kemiska processlinjer(350–480 grader)

Termiska oljesystem

Hög-ångsystem

Typiska servicevillkor:

Temperatur:-10 grader till480 grader(design max)

Tryck:Upp till 200 bar (beroende på diameter)

Cyclic Service:Designad för 10,000+ cykler

Designliv:30+ år (100,000+ timmar vid temp)

8. Svetsning & tillverkning

Kritiska tillverkningskrav:

Val av fyllnadsmetall:

Matchande sammansättningmed kontrollerade restprodukter

Lågväteelektroder:AWS E7018, EN ISO 2560-AE42 4 B 42 H5

SAW ledningar:EN 760 S1/S2, AWS ER70S-G

Flöde:Grundläggande agglomererade flöden (CaF₂-CaO-Al₂O₃-system)

Svetsningsprocedurspecifikation:

Kval vid både RT och förhöjd temp

PWHT obligatorisktför alla tjocklekar > 8mm

Förvärma:150–200 grader (beroende på tjocklek)

Interpass temp:200–250 grader max

Värmebehandlingsregimer:

Stressavlastning:610–630 grader i 2 timmar per 25 mm

Normalisera + temperament:900–920 grader, sedan 630–670 grader

Efter-svetskylningshastighet:Mindre än eller lika med 100 grader/timme

Inspektion och testning:

100 % RT eller UTav alla tillverkningssvetsar

Hårdhetsgränser:Mindre än eller lika med 225 HV10 i svetsområdet

Ferritinnehåll:8–12 % i svetsmetall

9. Kompletterande krav

Viktigt för P265GH SSAW:

10. Jämförelse med relaterade betyg

11. Designöverväganden

Tryckdesign (EN 13480-3):

Tillåten stress (S):Lägsta av:

Rm/2,4 vid 20 grader=~170–220 MPa

Rp0,2t/1,5 vid designtemperatur (t.ex. 160/1.5=107 MPa vid 450 grader)

Rm,t/2,4 vid designtemp

Rdt/1,25 (krypområde)

Termisk analys:

Expansionskoefficient:13,2 × 10⁻⁶/grad (20–450 grader)

Värmeledningsförmåga:

20 grader : 51 W/m·K

450 grader : 42 W/m·K

Specifik värme:460–520 J/kg·K (20–450 grader)

Elasticitetsmodul:

20 grader: 210 GPa

450 grader: 170 GPa

Svetsfogens effektivitet:

SSAW med full NDT: 0.85–0.95

Kritisk tjänst:Typiskt max 0,85

Sömlös referens: 1.00

12. Korrosion och skydd

Korrosion med hög-temperatur:

Oxidationsbeständighet:

Bra till ~480 grader i luft/ånga

Skalbildningshastighet: ~0,1 mm/år vid 450 grader

Krominnehåll ger måttligt skydd

Beläggningar och skydd:

Extern:

Hög-aluminiumfärg (500 grader)

Oorganiskt zinksilikat (400 grader)

Glasflakebeläggningar (300 grader)

Inre:

Ofta obelagd för ångservice

Passivering för vissa kemikalier

Oxidskikt ger naturligt skydd

Isoleringssystem:

Mineralull med SS-beklädnad

Kalciumsilikat för högre temperaturer

Expansionsfog övervägande kritisk

13. Motsvarande betyg
