Svetsade rör med stor-diameter finns i en mängd olika specifikationer, med vanliga ytterdiametrar som sträcker sig från cirka 219 mm till 2 000 mm. Väggtjocklekar varierar också mycket, vanligtvis från 6 mm till 20 mm.
1. Specifikationer och storleksintervall
Svetsade stålrör med stor-diameter hänvisar vanligtvis till spiralsvetsade rör med en diameter på 508 mm eller mer. Vanliga specifikationer inkluderar:
- Diameterintervall: 508 mm-3620 mm
- Väggtjockleksområde: 6 mm-25,4 mm
- Enkel längd: 6m-18m (anpassningsbar)
2. Materialkvaliteter
Följande stålsorter används huvudsakligen:
- Q235B: Det vanligaste stålet med låg-kolhalt, med god svetsbarhet och plasticitet.
- Q345B: Låg-legerat hög-stål, sträckgräns Större än eller lika med 345MPa
- X42-X80: API-standard rörledningsstål, används för högtrycksöverföring.
- L245-L485: GB/T9711 standard olje- och gasrör.
3. Mekaniska egenskaper
Med Q235B som exempel:
- Yield Strength: Större än eller lika med 235MPa
- Draghållfasthet: 375-500 MPa
- Förlängning: större än eller lika med 20 %
- Slagenergi (-20 grader): större än eller lika med 27J
4. Processparametrar
- Formningsmetod: Spiral Submerged Arc Welding (SAWL)
- Svetsprocess: Dubbel-sidig nedsänkt bågsvetsning
- Svetsförstärkning: Mindre än eller lika med 3,2 mm
- Feljustering: Mindre än eller lika med 1,6 mm
5. Korrosionsbeständighet
Vanliga korrosionsskyddsbehandlingar:
- 3PE-korrosionsskydd: Korrosionsbeständighet på över 30 år
- Epoxipulverbeläggning: Temperaturbeständighet upp till 100 grader
- Zinkplätering: Zinklager större än eller lika med 200 g/m²
6. Materialvalsguide
- Vanliga vätskor: Q235B/Q345B
- Frätande media: L245N/L360N
- Högtrycksförhållanden: X60-X80
- Lågtemperaturmiljöer: L415Q/X65Q
7. Viktiga inspektionsartiklar
- Ultraljudstestning: 100 % fullständig rörinspektion
- Röntgeninspektion: 20 % slumpmässig inspektion av hela svetslängden
- Hydrostatiskt test: Tryckhållningstid Större än eller lika med 10s
- Dimensionell inspektion: Perimeteravvikelse Mindre än eller lika med ±0,5 %

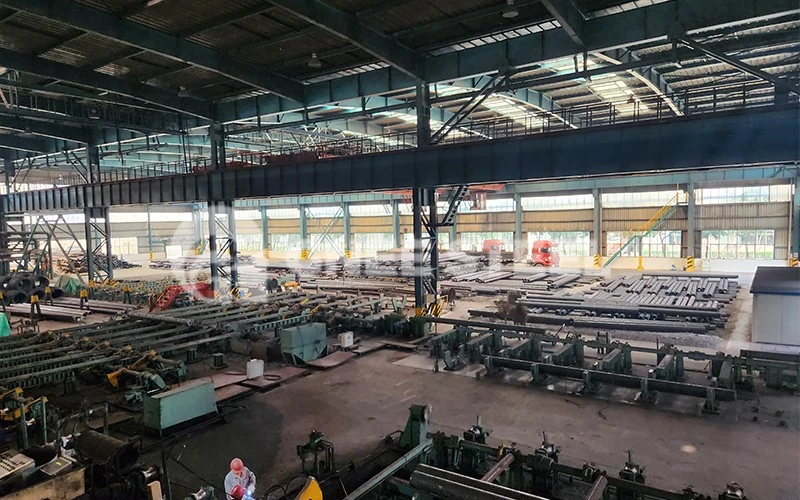

Stor diameter svetsade rör Fabrik
