ASTM A671 är en standard som upprättats av American Society for Testing and Materials (ASTM), främst avsedd för specifikationen av elektriska-smälts-svetsade stålrör. Dessa rör används i driftförhållanden med hög-temperatur och högt-tryck, till exempel i rörsystem inom petroleum- och kemisk industri.
Vad är sträckgränsen för ASTM A671?
| Kvalitet | Mekanisk sammansättning | ||
| Sträckgräns | Draghållfasthet | Förlängning | |
| A 50 | 185 | 345 | |
| A 45 | 165 | 450 | 30 |
| CA 55 / A 55 | 205 | 515 | 27 |
| CB 60 / B 60 | 220 | 550 | 25 |
| B55 | 205 | 515 | 27 |
| CB 65 / B 65 | 240 | 585 | 23 |
| C55 | 205 | 515 | 27 |
| CB70 / B70 | 260 | 620 | 21 |
| CC 60 / C 60 | 220 | 550 | 25 |
| CC 70 / C 70 | 260 | 620 | 21 |
| CC 65 / C 65 | 240 | 585 | 23 |
Vad är materialspecifikationerna för Astm a671
| ASTM A671 rörspecifikation | ASTM A671 /ASME SA671 |
| Betyg |
ASTM A671 Grade CC60 ASTM A671 Grade CC65 ASTM A671 Grade CC70 |
| Typ | EFW (ELECTRIC FUSION WELDED PIPES) |
| Klassbeteckning |
KLASS 10, 11, 12, 13, 20, 21, 22, 23, 30, 31, 32, 33, 40, 41, 42 |
| Ytterdiameter Storlek | 16" NB till 100" NB (nominell hålstorlek) |
| Väggtjocklek | Schema 20 Till schema XXS (Tyngre på begäran) Upp till 250 mm tjocklek |
| ASTM A671 EFW Rörlängd | 5 till 7 meter, 09 till 13 meter, enkel slumpmässig längd, dubbel slumpmässig längd och anpassa storlek. |
| Slutar | Släta ändar / fasade ändar / koppling |
| Leveransvillkor | Som valsad, normaliserande valsad, termomekanisk valsad/formad, normaliserande formad, Normaliserad och härdad / släckt och härdad - BR / N / Q /T |
| Beläggning | Epoxibeläggning / Färgfärgsbeläggning / 3LPE-beläggning. |
| Övriga tester | NACE MR0175, NACE TM0177, NACE TM0284, CHARPY V-NOTCH TEST, RADIOGRAPHIC EXAMINATION, RÖNTGEN, ULTRALJUDSUNDERSÖKNING, VÄTSKAPNETRANT, MAGNETISK PARTIKEL, HIC TEST, SSC TEST, SWC, H2 SERVICE, IBR, PWHT etc. |
| Dimensionera | Alla rör är leverantörer och inspekterade/testade enligt de relevanta standarderna inklusive ASTM, ASME, API. |
| Mervärdestjänster | Rita / Expansion / Bearbetning / Sandblästring / Kulblästring / Galavanisering / Värmebehandling |
| Förpackning | Löst / Bunt / Träpall / Trälåda / Plastduksomslag / Plaständkapslar / Fasade skydd |
| Frakt & Transport | Med väg - lastbil/tåg, till sjöss - ras-bulk konventionellt fartyg/FCL (full containerlast)/LCL (mindre containerlast)/ 20 fot container / 40 fot container / 45 fot container / High Cube container / Öppna toppcontainer, med flyg - civila passagerar- och fraktflygplan |
| Materialprovningscertifikat | leverantörer Testcertifikat enligt EN10204 3.1, 3.2 / Laboratorietestcertifikat från NABL Approved Lab. / Under tredje parts inspektionsbyrå som SGS, TUV, DNV, LLOYDS, ABS ETC |
Vad är sammansättningen av ASTM A671?
| Specifikation | Stålkvalitet | Kemisk sammansättning | Anmärkningar | |||||
| C | Si | Mn | P | S | Ti | |||
| Rör för tryckservice ASTM A671, A672 |
-/A45 | -/0.17 | - | 0.98 | 0.035 | 0.035 | - | A671/ A672 |
| -/A50 | -/0.22 | - | ||||||
| CA55/A55 | 0.28 | - | ||||||
| -/B55 | -/0.20 | 0.13 ~0.45 |
||||||
| CB60/B60 | 0.24 | |||||||
| CB65/B65 | 0.28 | |||||||
| CB70/C70 | 0.31 | 1.30 | ||||||
| -/C55 | -/0.18 | 0.55 ~0.98 |
||||||
| CC60/C60 | 0.21 | |||||||
| CC65/C65 | 0.24 | 0.79 ~1.30 |
||||||
| CC70/C70 | 0.27 | |||||||
astm a671 vs a106
| Särdrag | ASTM A671 | ASTM A106 |
|---|---|---|
| Definition | Specificerar krav för elektriska-fusions-svetsade stålrör avsedda för drift i atmosfären och lägre-temperaturer, såväl som applikationer med högt-tryck (särskilt där hackseghet vid lägre temperaturer krävs). | Täcker sömlösa kolstålrör för hög-temperaturservice (vanligtvis för användning i rörsystem över -29 grader (-20 grader F) och upp till specificerade temperaturer beroende på kvalitet). |
| Tillverkningsprocess | Electric Fusion Welding (EFW) | Sömlös (varm-valsad eller kall-dragen/bearbetad) |
| Primär användning | Atmosfärisk och lägre-temperaturtjänst; applikationer med högt-tryck som kräver seghet vid låga temperaturer. | Hög-temperaturservice i industrier som petroleumraffinaderier, kemiska anläggningar, kraftgenerering, etc. |
| Materialtyper | Inkluderar vanligtvis kol och låg-legerade stål. | Endast kolstål (klasserna A, B, C). |
| Storleksintervall | Generellt större storlekar, används ofta för rörledningar med större diameter. | Brett utbud av storlekar, men vanligtvis mindre än A671 i många applikationer på grund av sömlösa tillverkningsbegränsningar. |
| Temperaturområde | Designad för drift vid lägre temperaturer med goda seghetsegenskaper. | Designad för hög-temperaturservice, med specificerade maximala temperaturer baserat på kvalitet. |
| Testkrav | Innehåller specifika krav för test av hackseghet (t.ex. Charpy V-skårslagstest) vid låga temperaturer. | Testning fokuserar på draghållfasthet, sträckgräns, töjning och hårdhet vid rumstemperatur och förhöjda temperaturer. |
| Ansökningar | Används i rörledningar, tryckkärl och strukturella applikationer där seghet vid låg- temperatur är kritisk. | Används ofta i hög-temperatur- och högtrycksledningssystem i raffinaderier, kraftverk och andra industriella miljöer. |

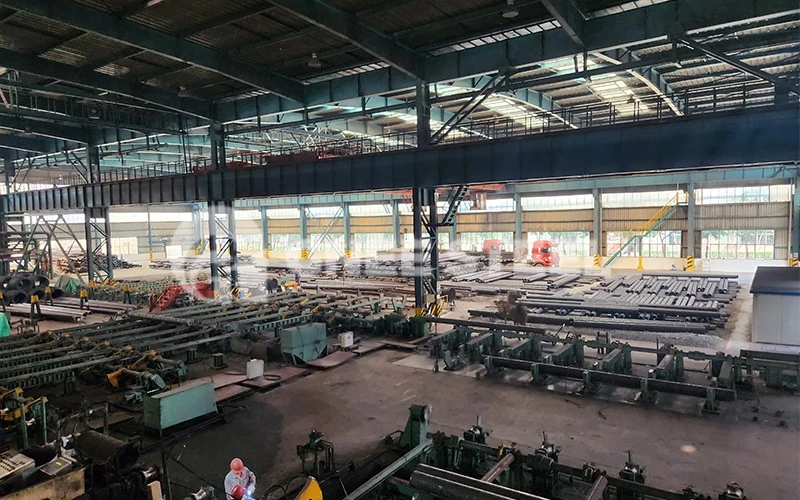

ASTM A671 Kolstål EFW Rörfabrik
